一、用途范围

本系列产品主要用做火力发电厂汽轮机及锅炉系统中过热器及再热器等汽侧用冲量式安全阀的快速开启及快速关闭辅助操作的执行器， 也可用于其它各种工业自动控制系统中需要短时或反复短时和长期或间断长期通电工作制的场合。

二、原理说明

MFZ系列恒流和变流励磁式直流阀用电磁铁按对负载的驱动方式分为：
1、MFZ1—T为推动式结构；
2、MFZ1、2—L为拉动式结构。

二、原理说明

1、拉动式电磁铁变流励磁工作原理

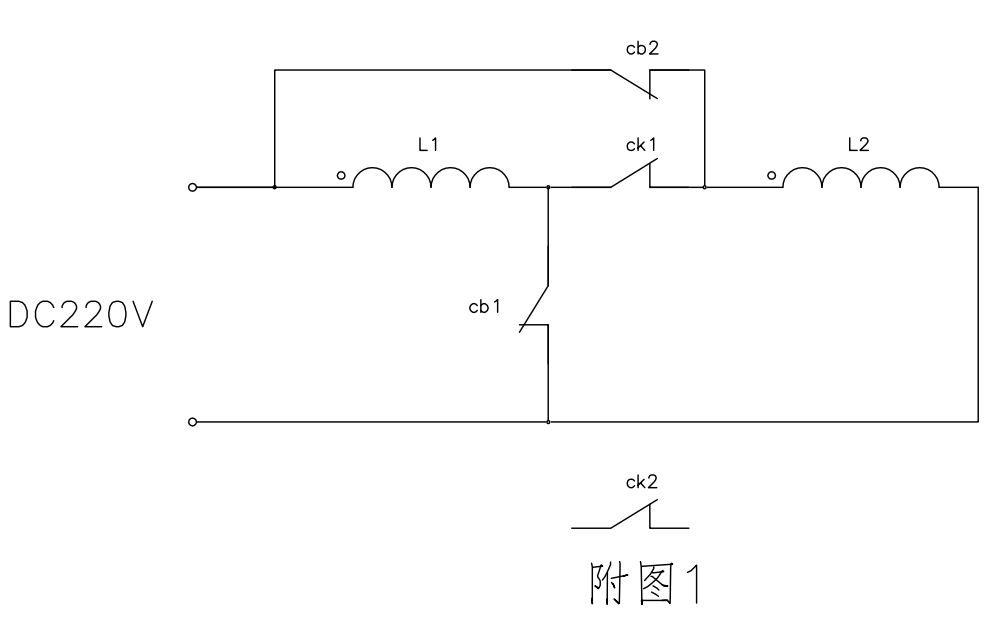

如附图1所示，当电磁铁未通电时，衔铁处于额定行程的释放位置，状态开关中的常闭触点cb1、cb2闭合， 常开触点ck1、ck2断开，励磁线圈L1、L2对电源侧构成并联组态，等待启动电流通过。
（1）启动过程：当电磁铁通电后，启动电流I启动=I并通过励磁线圈L1、L2共同产生螺管电磁力，牵引衔铁并拉动负载动作，随着衔铁被吸合到底并触动状态开关的动作，常闭触点cb1、cb2断开，常开触点ck1、ck2闭合，使得励磁线圈L1、L2对电源侧构成串联组态。此时， 吸持励磁电流I吸持=I串通过励磁线圈L1、L2共同产生极面电磁力，吸持衔铁不松或拉持负载不落，由于I吸持很小，故可使励磁线圈L1、L2长期通电不会过热烧毁。
（2）复位过程：当电磁铁断电后，电磁场消失，衔铁受自重、弹簧反力和负载的共同作用回复到额定行程的释放位置，状态开关复位，常闭触点cb1、cb2闭合，常开触点ck1、ck2断开，将励磁线圈L1、L2重新对电源侧构成并联组态，完成一个工作循环。
常开触点ck2是留给用户的电磁铁状态信号触点。
2、拉动式电磁铁恒流励磁工作原理（略述）

三、主要特点

1、MFZ1分系列采用恒流励磁方式，牵引力大且在励磁电流持续时间内，励磁线圈不会过烧毁；
2、MFZ2分系列采用变流励磁方式，用状态开关切换实现变流操作，可小电流长期通电工作励磁线圈不会过热烧毁；
3、MFZ1分系列电磁铁衔铁尾部装有连接孔距离调节器，可以在安装时调节连接孔距离以适应与不同位置的连杆孔铰接；
4、MFZ2系列电磁铁衔铁尾部装有连接孔距离调节器和动态行程补偿器，既可以在安装时调节连接孔距离以适应与 不同位置的连杆孔铰接， 又可以在使用过程中自动补偿衔铁行程不足，提高状态开关切换的可靠性

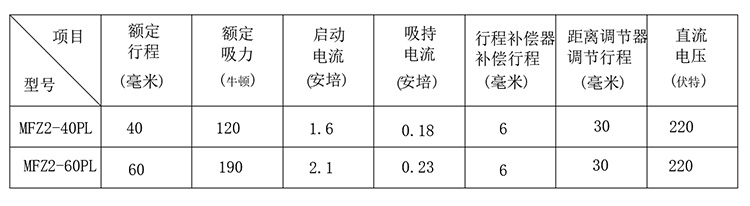

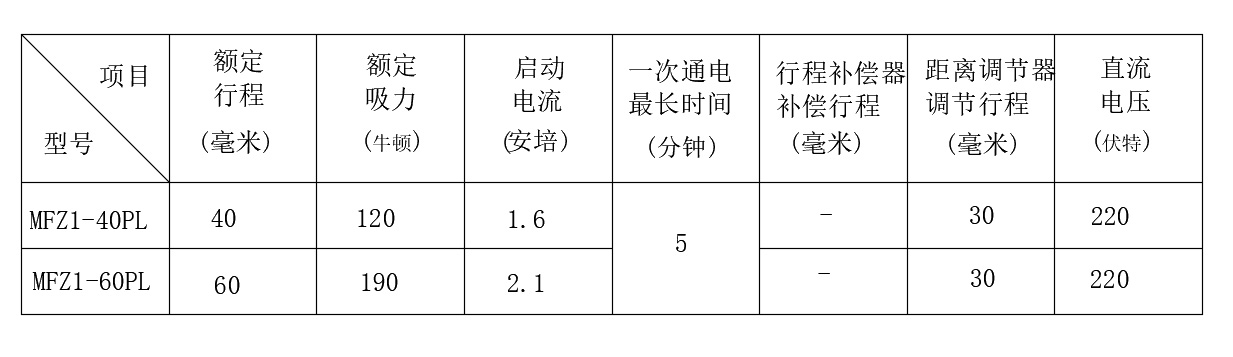

四、技术参数

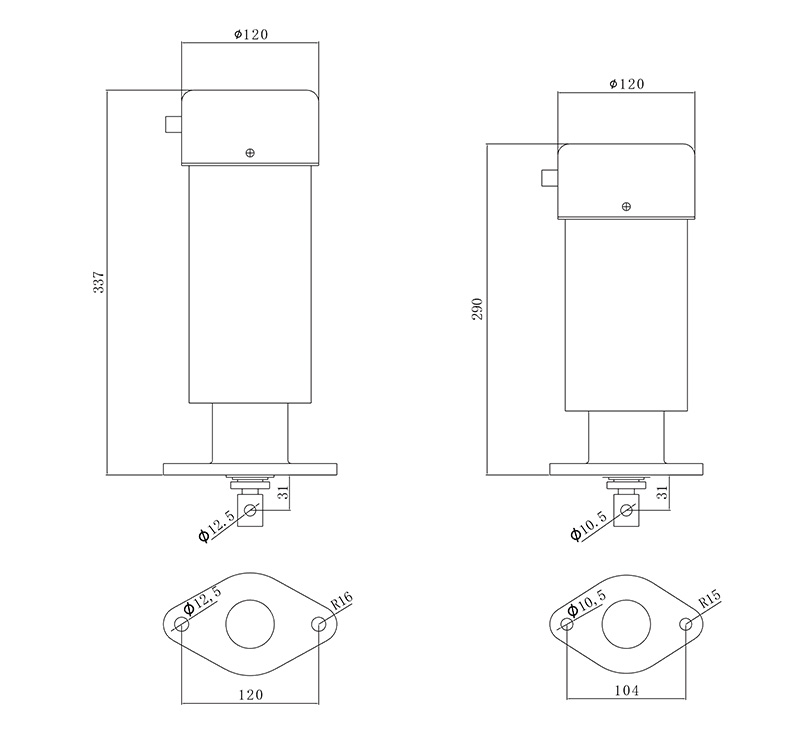

五、结构尺寸
