一、用途范围

本系列产品广泛用于石化、发电、冶金、化工、矿山、供热、造纸、制药等现代工业管阀系统中， 更适用于需要快速自动启闭且无电条件下较长时间保持设定状态以控制气体，水和低粘度液体在管道上通断的场合。

二、原理说明

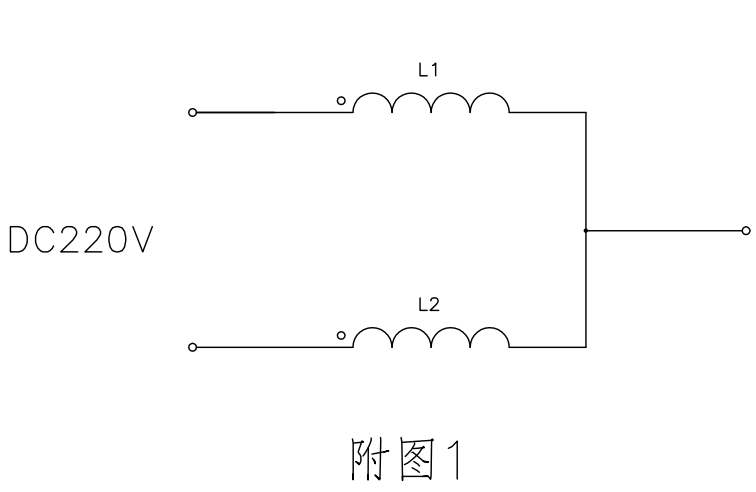

1、作常开方式使用的电磁阀工作原理：如附图1所示，当脱扣线圈L2未通入过电脉冲期间，操作电磁铁处于吸合闭锁状态，同时， 电磁阀处于开启状态。
当脱扣线圈L2通入电脉冲（此时，启动线圈L1不能通入电脉冲）期间，电磁力克服滑套弹簧反力将滑套拉动，触动多钢球锁扣机构解锁， 复位弹簧立即 将衔铁释放并通过阀杆推动辅助阀塞和主阀塞下移，直到关阀位置，即：关闭阀门。
当启动线圈L1通入电脉冲（此时，脱扣线圈L2不能通入电脉冲）期间，电磁力克服阀口压力和复位弹簧反力将衔铁拉起并通过阀杆开启辅助阀塞和主阀塞， 随着衔铁上移到吸合位置，衔铁锁杆触动多钢球锁扣机构闭锁，将自身连同主阀塞锁止在开阀位置，即：开启阀门。
2、作常闭方式使用的电磁阀工作原理：如附图1所示，当启动线圈L1未通入过电脉冲期间，操作电磁铁处于释放解锁状态，同时， 电磁阀处于关闭状态。
当启动线圈L1通入电脉冲（此时，脱扣线圈L2不能通入电脉冲）期间，电磁力克服阀口压力和复位弹簧反力将衔铁拉起并通过阀杆开启辅助阀塞和主阀塞， 随着衔铁上移到吸合位置,衔铁锁杆触动多钢球锁扣机构闭锁，将自身连同主阀塞锁止在开阀位置，即：开启阀门。
当脱扣线圈L2通入电脉冲（此时，启动线圈L1不能通入电脉冲）期间，电磁力克服滑套弹簧反力将滑套拉动，触动多钢球锁和机构解锁， 复位弹簧则 自动将衔铁释放并通过阀杆推动辅助阀塞和主阀塞下移，直到关阀位置，即：关闭阀门。

三、主要特点

1、采用大开度分步直动方式启闭阀门；
2、开启阀门时，活塞行程与电磁铁行程呈线性关系，介质通量大，流阻小；
3、关闭阀门时，活塞靠特殊设计复位弹簧快速关闭，无内渗漏；
4、独特的活塞式主阀与机构式辅阀组合结构，可拆分且更换方便；
5、阀杆采用多级O型密封圈结构，无外渗漏，且具自润滑性；
6、采用外置多钢球锁扣机构式直流阀用电磁铁做操作执行器，在无电情况下，可手动开启或关闭电磁阀。

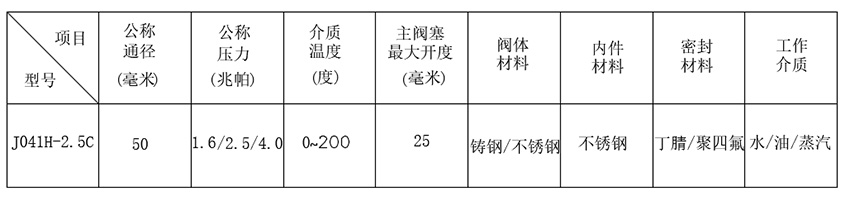

四、技术参数

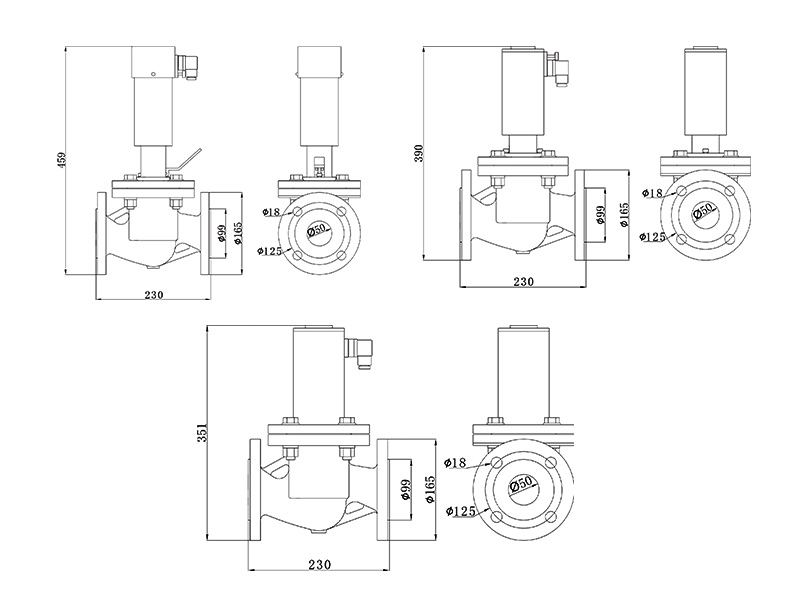

五、结构尺寸
